Szyny nośne P-TS




Szyny nośne P-TS

  • wykonane z blachy stalowej o grubości 0,6 mm pokryte poliestrową farbą. Dostępne są w trzech długościach (pojedyncze, podwójne oraz potrójne) . Szyny P-TS można okablować 5 lub 7 obwodami o przekroju 1,5mm2 lub 2,5 mm2. Wszystkie przewody w okablowaniu szyny zakończone są wtykami . Wtyki te zapewniają łatwe, szybkie i pewne połączenie pomiędzy poszczególnymi odcinkami szyn. Gniazda w okablowaniu szyn pozwalają bezproblemowo wpiąć wtyk oprawy i połączyć ją elektrycznie z obwodami szyny. Okablowany w ten sposób system szyn nośnych wyróżnia się elastycznością w dopasowaniu do danej aplikacji. W zależności od potrzeb obwodami okablowania możemy przesyłać napięcie zasilające, sygnał sterujący np. DALI czy fazę stałą do zasilania awaryjnego. Standardowo odległości pomiędzy gniazdami w okablowaniu są przygotowane dla opraw o wymiarze oprawie LED 1,2 i LED 1,5.

Okablowanie 5 obwodowe

  • system 3-fazowy pozwalający na budowanie długich linii idealna dla dużych budynków. Rozwiązanie to pozwala na wyłączenie większości opraw podczas nocy lub w czasie gdy są wymagane niższe parametry oświetleniowe.
  • system 2-fazowy z możliwością zasilania obwodów awaryjnych

Okablowanie 7 obwodowe

  • system 3-fazowy pozwalający na budowanie długich linii idealna dla dużych budynków. Rozwiązanie to pozwala na wyłączenie większości opraw podczas nocy lub w czasie gdy są wymagane niższe parametry oświetleniowe. . Dwa dodatkowe obwody służą do przesyłania sygnału do ściemnianych stateczników np DALI.
  • system 2-fazowy z możliwością zasilania obwodów awaryjnych oraz sterowania oświetleniem
  • system 3-fazowy z możliwością zasilania obwodów awaryjnych

Osprzęt elektryczny:

  • okablowanie 5x1,5 mm2
  • okablowanie 5x2,5 mm2
  • okablowanie 7x1,5 mm2
  • okablowanie 7x2,5 mm2
  • gniazdo 5 pinowe
  • gniazdo 7 pinowe

Akcesoria

  • zwieszaki
  • zaślepki
  • elementy uzupełniające

p_ts_1
p_ts_5
p_ts_4

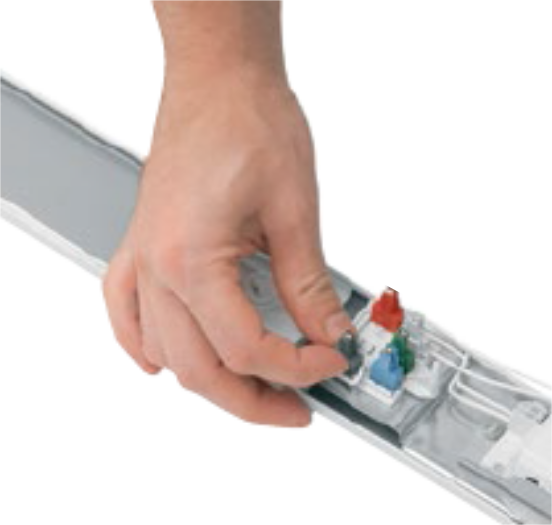

p_ts_3

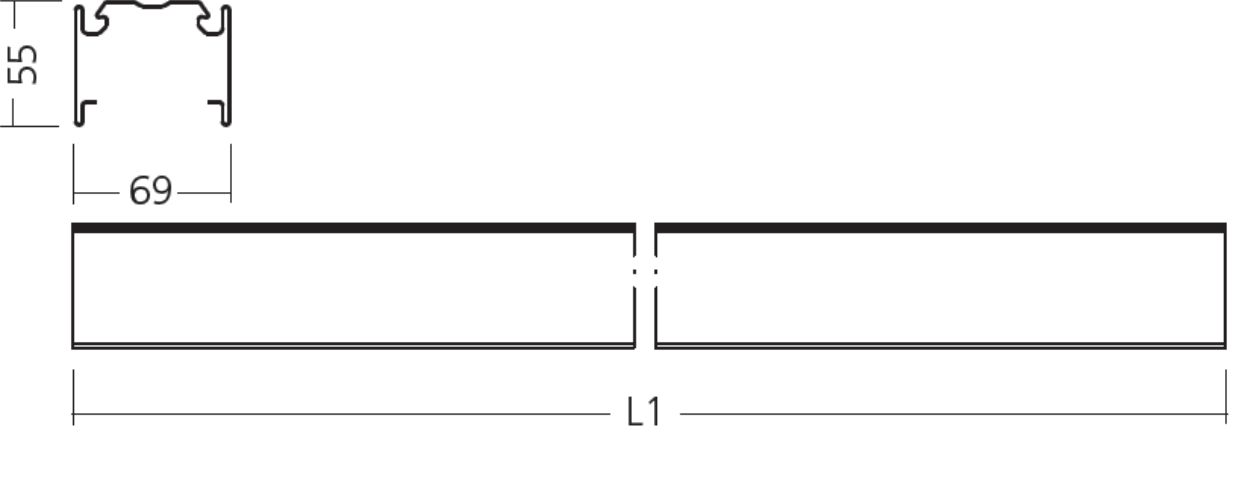

  • p_ts_r


Akcesoria:

Sposób montażu:

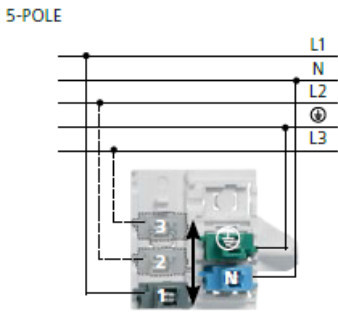

p_ts_m4

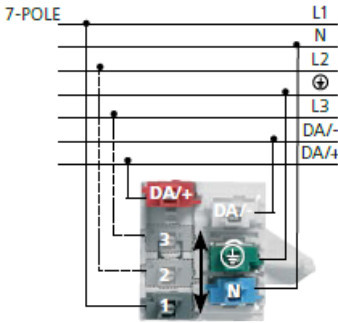

p_ts_m3

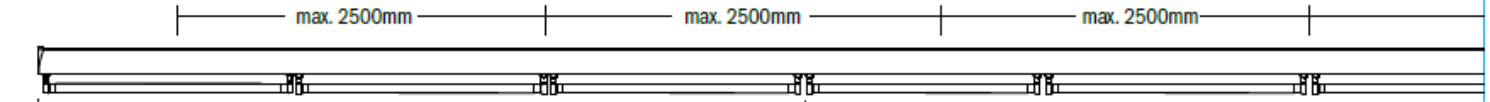

p_ts_m1


Typ Długość L1
[mm]		 Typ Długość L1
[mm]
P-TS 1x1,5 LED 5x1,5mm2 1484 P-TS 1x1,2 LED 5x1,5mm22 1184
P-TS 1x1,5 LED 7x1,5mm2 1484 P-TS 1x1,2 LED 7x1,5mm22 1184
P-TS 1x1,5 LED 5x2,5mm2 1484 P-TS 1x1,2 LED 5x2,5mm22 1184
P-TS 1x1,5 LED 7x2,5mm2 1484 P-TS 1x1,2 LED 7x2,5mm22 1184
P-TS 2x1,5 LED 5x1,5mm2 2968 P-TS 2x1,2 LED 5x1,5mm22 2368
P-TS 2x1,5 LED 7x1,5mm2 2968 P-TS 2x1,2 LED 7x1,5mm22 2368
P-TS 2x1,5 LED 5x2,5mm2 2968 P-TS 2x1,2 LED 5x2,5mm22 2368
P-TS 2x1,5 LED 7x2,5mm2 2968 P-TS 2x1,2 LED 7x2,5mm22 2368
P-TS 2x1,5 LED 5x1,5mm2 4451 P-TS 2x1,2 LED 5x1,5mm22 3351
P-TS 3x1,5 LED 7x1,5mm2 4451 P-TS 3x1,2 LED 7x1,5mm22 3351
P-TS 3x1,5 LED 5x2,5mm2 4451 P-TS 3x1,2 LED 5x2,5mm22 3351
P-TS 3x1,5 LED 7x2,5mm2 4451 P-TS 3x1,2 LED 7x2,5mm22 3351
